ATS12系列交流伺服驱动器
功率范围 : 0.05KW-3KW
控制方式 : 脉冲 、Modbus 、EtherCAT、CANopen
编码器类型 : 光编17位/23位绝对值、磁编17位绝对值、旋转变压器
产品附件：
采购热线：
产品特点
型号规格
外形尺寸
其他
“够用”就好，精炼核心功能
专注于最常用的位置 、速度、扭矩控制模式，满足绝大多数基础自动化需求（如精准定位、稳定送料、速度同步），让你轻松迈入伺服控制大门，不再因预算卡住自动化升级。
“见效快” ，提升效率看得见
相比步进系统，提供更快的响应速度、更高的定位精度和更强的过载能力 ，直接提升生产效率和产品良率。
“简单”易用 ，上手飞快
清晰标识的端子、直观的参数设置软件/面板，工程师一看就懂，快速匹配电机 ，大幅缩短安装调试时间 。
“皮实”耐用 ，稳定可靠
具备必要的过流 、过压、过热、短路等保护功能，适应工业现场常见的电压波动 、震动环境。
“不挑食” ，兼容性强
支持标准脉冲/方向信号 、EtherCAT、CANopen等总线等控制方式 ，轻松对接主流PLC、运动控制器 ，提供配套电机选项，也兼容多种品牌的标准伺服电机 。
“省心”售后，后顾无忧
提供清晰的技术文档 、在线支持和合理的保修期，有问题能及时解决，让你买得放心 ，用得安心。
| EtherCAT总线型的技术规格
*更多规格请查阅手册
| 描述 | |||
电源 | 主回路 |
SIZE-A/B机型 ：单相AC220V±10％ ，50/60Hz ；
| ||
SIZE-E机型：根据适配电机电压等级，可选择如下 单相AC220V±10％，50/60Hz； 三相AC220V±10％ ，50/60Hz ； 三相AC380V±10％ ，50/60Hz； 注意 ：AC220V机型与AC380V机型不能通用!
| ||||
SIZE-F机型：根据适配电机电压等级 ，可选择如下： 三相AC220V±10，50/60Hz％； 三相AC380V±10 ，50/60Hz％； 注意：AC220V机型与AC380V机型不能通用!
| ||||
控制回路 |
SIZE-A/B/E机型：母线取电 SIZE-F机型：根据主回路供电电压等级，分为如下： 单相AC220V±10％，50/60Hz； 单相AC380V±10％ ，50/60Hz ； 注意：AC220V机型与AC380V机型不能通用!
| |||
冷却方式 |
≤0.4KW：自然冷却 ；>0.4KW ：强制风冷
| |||
控制方式 |
磁场定向控制（FOC）
| |||
操作模式 |
I/O、EtherCAT通讯、Modbus通讯
| |||
制动电阻 | SIZE-A/B |
外置
| ||
SIZE-E |
内置/容量不足可外接制动电阻
| |||
位置控制模式 | 性能 |
定位时间：1ms-10ms
| ||
输入信号 |
位置指令：网络型指令来源EtherCAT通讯给定 支持本地模式
| |||
速度转矩 控制模式 | 指令输入方式 |
网络型指令来源EtherCAT通讯给定 支持本地模式
| ||
转矩控制精度 |
±3%
| |||
速度控制范围 |
1~6000rpm
| |||
数字输入输出 | 可分配输入信号 |
点数：7点
| ||
伺服使能/正向驱动禁止/反向驱动禁止/偏差计数清零/零速钳位/报警复位/原点输入
| ||||
近原点输入/正向极限位置/反向极限位置等
| ||||
可分配输出信号 |
点数：4点
| |||
报警信号/定位完成/速度到达/伺服准备好/零速检出/抱闸打开等
| ||||
保护功能 |
过电流/过电压/欠电压/过载/过热/编码器错误/速度超差/位置超差/限位等
| |||
辅助功能 |
JOG模式/报警记录/原点设定等
| |||
通讯接口 |
EtherCAT/Modbus-RTU
| |||
编码器反馈类型 |
旋转变压器/磁编绝对值：17bit（单圈或多圈）/光编绝对值式 ：17bit/23bit（单圈或多圈） ；
| |||
防护等级 |
IP20
| |||
使用环境 | 温度 | 使用 |
0℃~50℃（环境温度在40℃~50℃时，平均负载率请勿超过80%）
| |
存储 |
-20~70℃
| |||
湿度 |
90%RH以下（不得冻结、结露）
| |||
振动 |
4.9m/s2以下
| |||
冲击 |
19.6m/s2以下
| |||
海拔 |
最高使用海拔2000m。在1000m海拔以上，每升高100m功率下降1.5%
| |||
其他 |
无静电干扰、强磁场、强电场 、无腐蚀性气体、可燃气体、油污、灰尘等
| |||

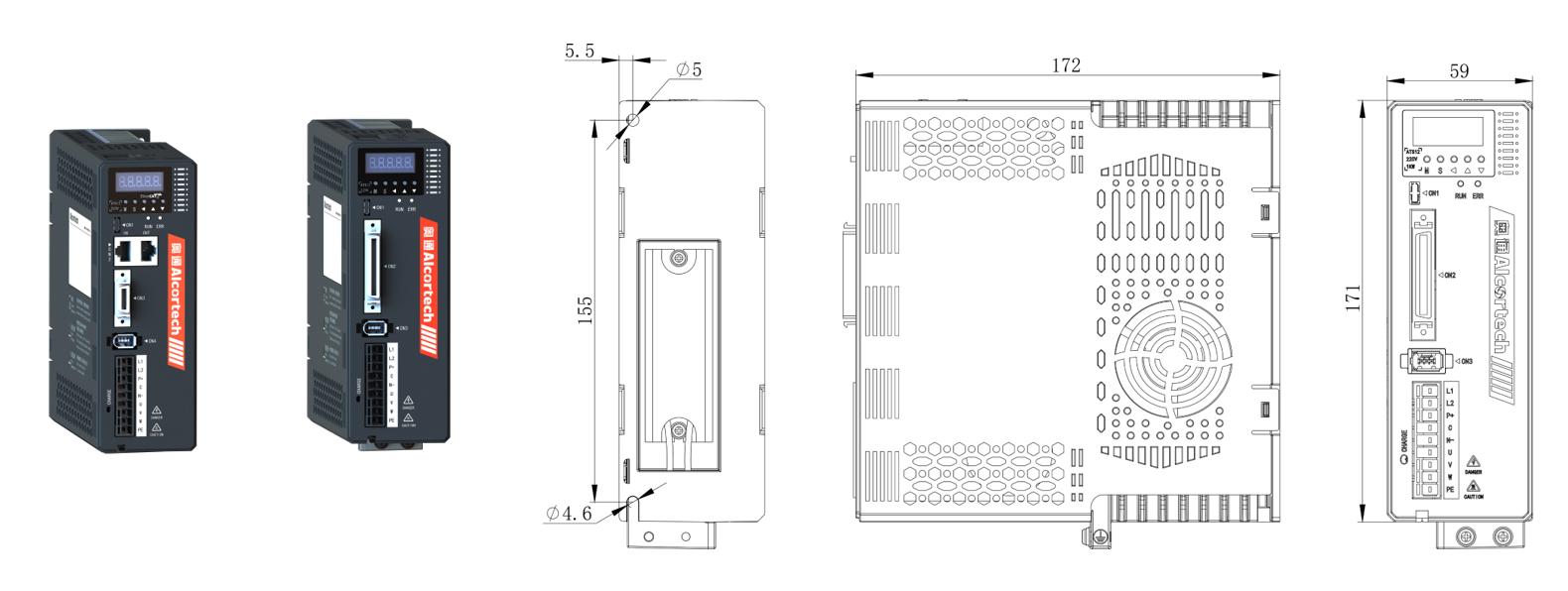

| SIZE-A型、SIZE-B型、SIZE-E型、SIZE-F型等。
*更多尺寸请查阅手册
SIZE-A型：0.1kW~0.4kW
SIZE-B型：0.75kW~1kW
SIZE-E型 ：1.5kW~3kW
| 单相220V（0.4kW~3kW）
*更多适配请查阅手册

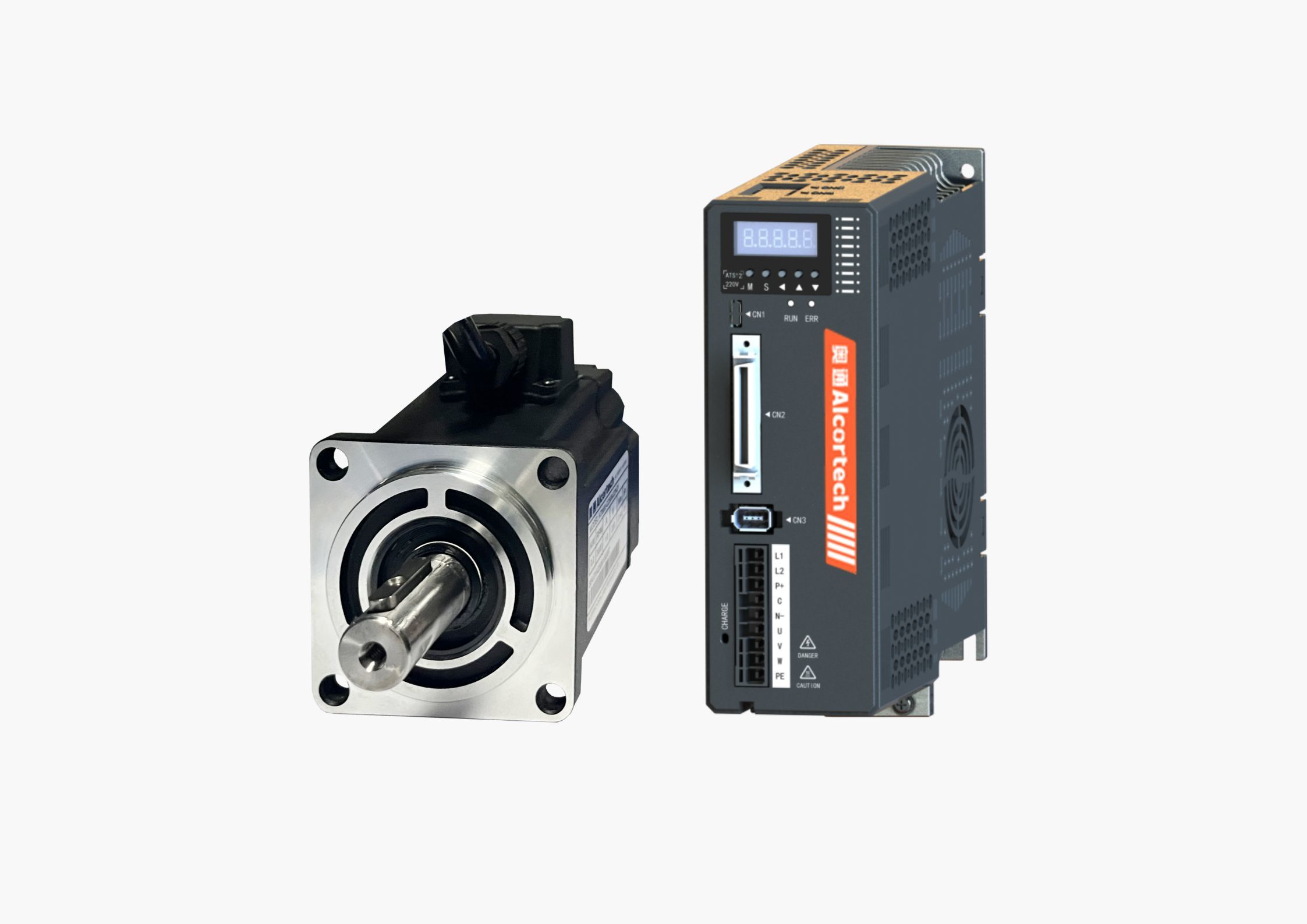

伺服电机
| 伺服驱动器 | |||||
法兰规格
| 型号 | 额定功率 （KW） | 额定电流 （A） | 额定转矩 （N.m） | 额定转速 （r/min） | 型号 |
60 |
ATME60-0230
| 0.4 | 2.5 | 1.27 | 3000 | ATS12-04 |
80 |
ATME80-0730
| 0.75 | 4.4 | 2.4 | 3000 | ATS12-07 |
ATME80-1030
| 1.0 | 5.7 | 3.2 | 3000 |
ATS12-10 | |
130 |
ATME130-0815
| 0.8 | 5.5 | 5.39 | 1500 | ATS12-08 |
ATME130-1315
| 1.3 | 8 | 8.34 | 1500 | ATS12-13 | |
ATME130-1815
| 1.8 | 12 | 11.5 | 1500 |
ATS12-18 | |
ATME130-2215
| 2.2 | 14.5 | 14.3 | 1500 | ATS12-22 | |
